Passende Stecker für SA-Stecker

[helheb]

am Am 3.11.2022 um 11:53 schrieb Lazzo53:



könntest du auch diesen drucken? oder hat jemand noch eins rumliegen?

so einen Stecker mit den Kabeln dran habe ich noch da, kann als Kopiervorlage dienen oder eben endverwendet werden

[Lazzo53]

Vielen Dank für das Angebot. Ich habe hinter dem ganzen Kabelsalat festgestellt dass es nicht einzelne Stecker sind sondern eines. Aber dürfte interessant als Kopiervorlage sein, sofern natürlich Bedarf besteht.

[Kruki]

Was für Steckhülsen verwendet ihr in euren Konstruktionen?

Hab mir auch einzelne Stecker konstruiert und gedruckt, sind aber nicht so detailgetreu wie eure. Da ich noch keine passenden Hülsen gefunden hab, hab ich mir inzwischen für meine Anzeigen (das Ursprungsthema des Threads :D) die Kabeln vom Radio abgezweigt.

Dennoch finde ich die Lösung mit den Eigenbau-Steckern natürlich schöner (und würde im Frühjahr vielleicht auf diese Umsteigen).



[Djembejungler]

Da ich immer mal wieder angeschrieben werde.

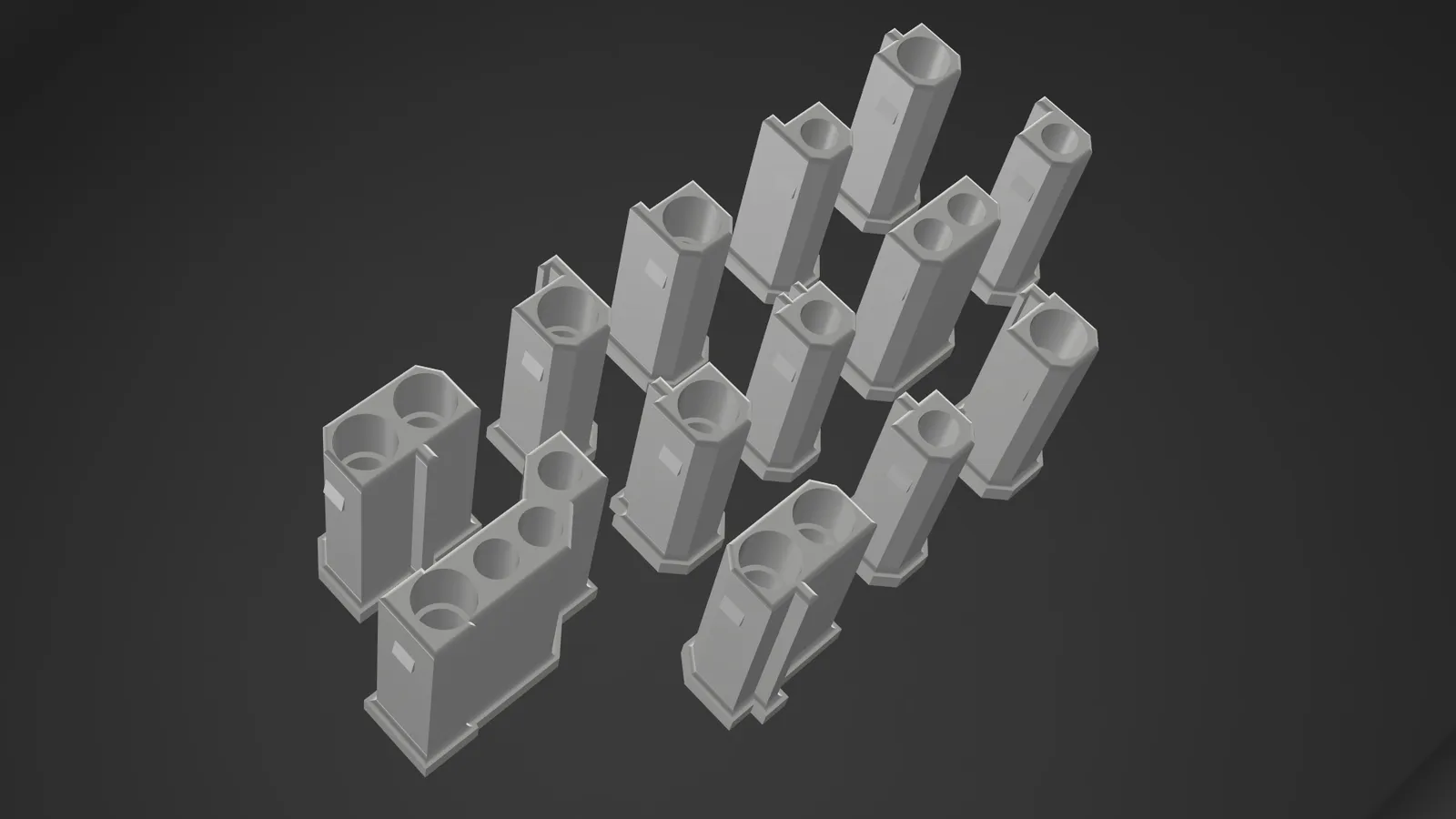

Hier hat jemand alle SA-Stecker erstellt:



SA_Stecker









1,5mm System:

amp: 927886-1  oem: 61 13 1 371 607

1,5mm System Aliexpress



2,5mm System:

amp: 962981-1 / 962971 -1

2,5mm System Aliexpress



3,5mm System:

oem 61 13 1 359 289

?





Bearbeitet: 1. Juni 2025 von Djembejungler

[Djembejungler]

Für die 3,5mm hab ich noch keine AMP-Nummer- falls die jemand weiß?!



OEM  61 13 1 359 289





[Höbber]

am vor 36 Minuten schrieb Djembejungler:

3,5mm System:

oem 61 13 1 359 289

?



Das ist AMP Mate-N-Lok 0.140

Buchse 0.5..2.0mm2 350388-1, respektive für 2.0...5.0 mm2 350390-1

für die Vollständigkeit der  Pin 0.5...2.0 mm2 350389-1, respektive für 2.0...5.0 mm2 350391-1



Durchmesser ist im übrigen 3.56 mm



[Djembejungler]

Dann KÖNNTEN die  passen



3,5mm Pin Aliexpress

3,5mm Buchse Aliexpress
